Material
Acero Inoxidable AISI 304
Espesor de Vidrio
8 mm a 12 mm
Aplicación
Mamparas de ducha y divisiones interiores
Garantía
2 Años (defecto de fábrica)
ADVERTENCIA: Cualquier cambio en la preparación de cristales anula la garantía y libera a la empresa de toda responsabilidad
por su funcionamiento
Configuración Estándar de Componentes
Carretilla / Pulley
x 2
Barreno vidrio: Ø 15–16 mm | Botón: Ø 39 mm
Conector a Muro / Pipe Clamp
x 2
Barreno vidrio: Ø 12 mm
Tope Anticaída / Peening Prevention
x 2
Diámetro: Ø 10 mm
Soporte de Tubo / Tube Socket
x 2
Medida: 31 x 10.5 mm
Limitador / Limit Device
x 2
Medida: 31 x 10.5 mm
Guía de Piso / Pendulum Stop
x 1
Para cristal de 8 a 12 mm
Jaladera Oculta / Dark Handle
x 1
Barreno vidrio: Ø 46 mm
Riel Guía / Guideway
Opcional
Tubo cuadrado: 30 x 10 mm

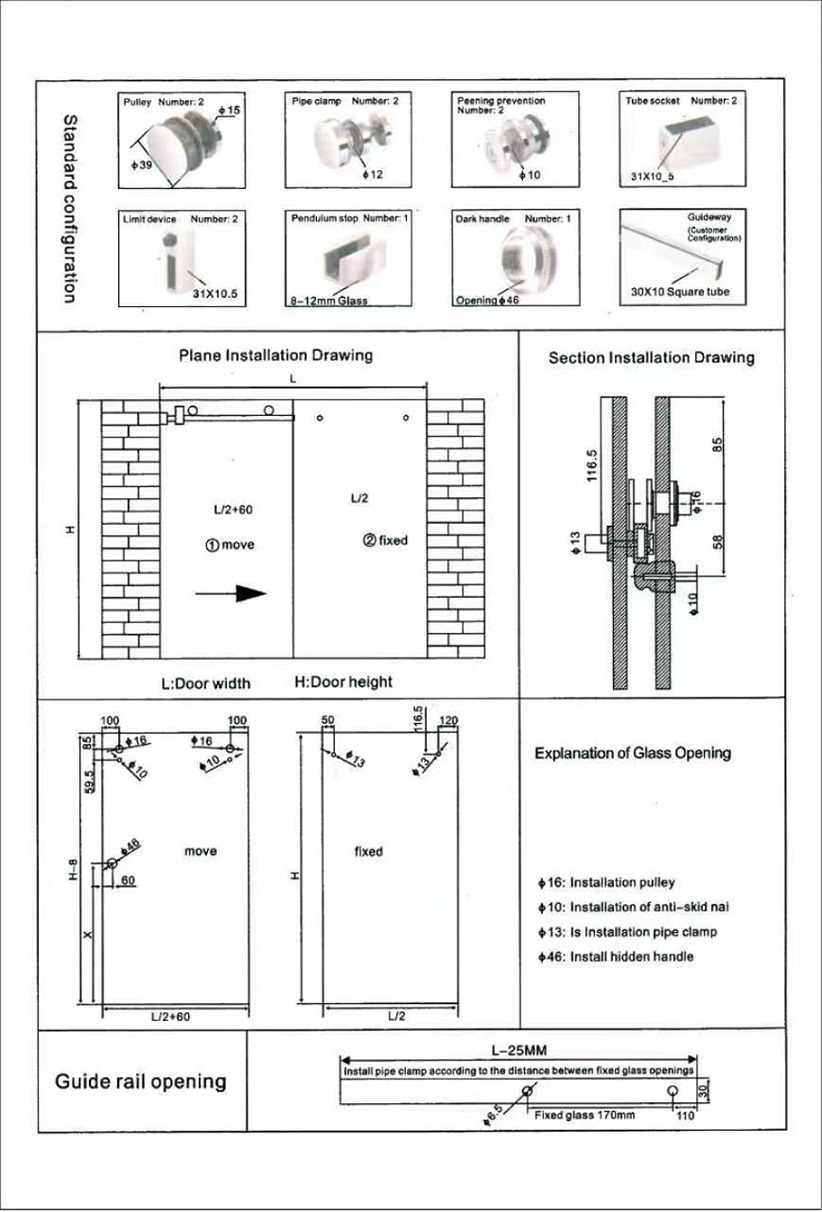

Especificaciones de Preparación y Corte de Vidrio
Hoja Corrediza (Sliding Door)
- Ancho (L1): L1 = (L / 2) + 60 mm (L/2 + 2-1/3")
- Altura: H - 8 mm (respecto al alto total H)
- Barrenos superiores carretillas (2x): Ø 16 mm, distanciados a 85 mm del canto superior y barrenos (2x):10 mm. Distancia a centros de barrenos 59.5 mm.
- Barrenos inferiores carretillas (2x): Ø 12 mm, a 17 mm (2/3") por debajo de los superiores.
- Barreno Jaladera: Ø 46 mm (1-4/5"), recomendado entre 900–1100 mm del piso y >50 mm del canto.
Panel Fijo (Fixed Panel)
- Ancho (L2): L2 = L / 2
- Altura: H (Alto total de claro)
- Barrenos de fijación de riel (2x): Ø 14 mm (5/9" Diam.)
- Ubicación barrenos: A 120 mm (4-7/10") del canto lateral y 116.5 mm (4-3/5") del canto superior.

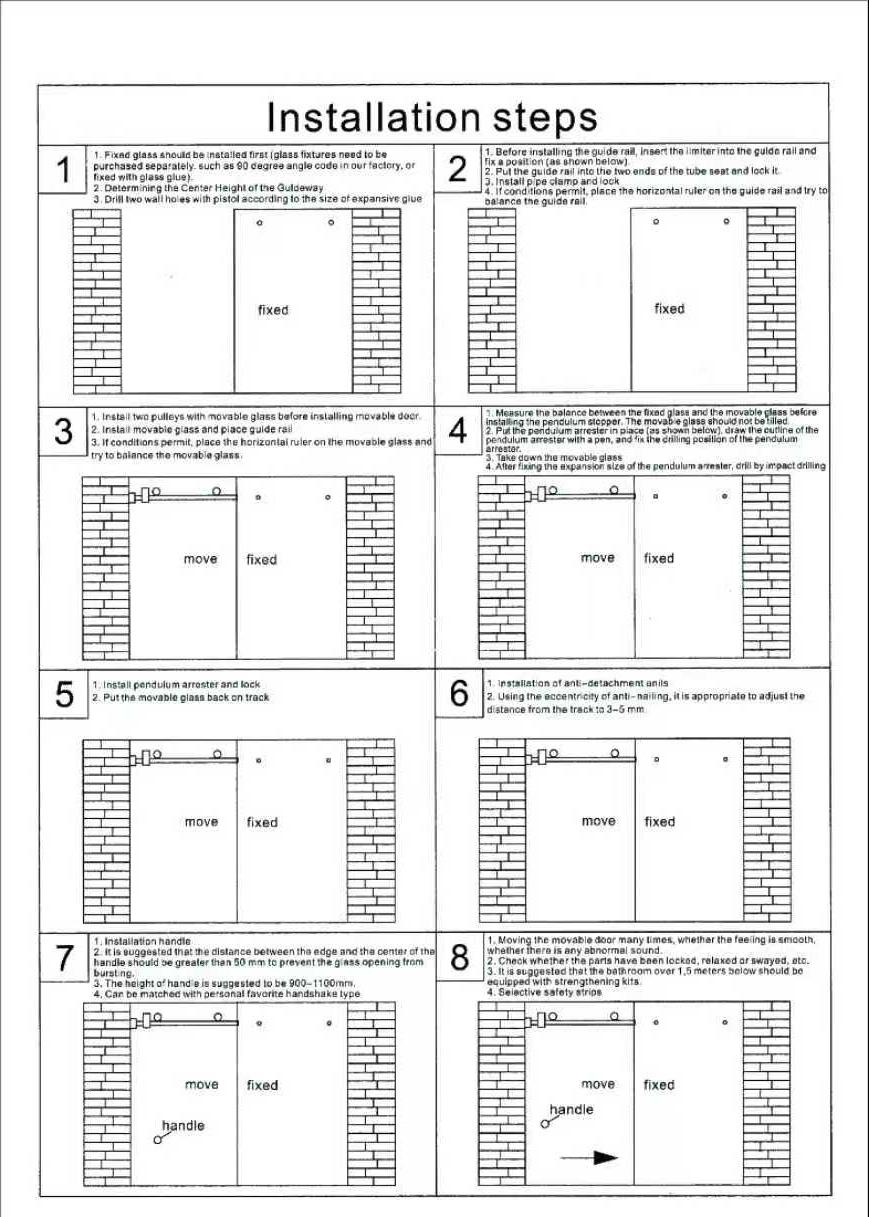

Proceso de Instalación Paso a Paso
1
Instalar Vidrio Fijo
- El vidrio fijo debe quedar perfectamente a plomo.
- Determina la altura central del riel con la fórmula: Altura hoja + 116.5 mm.
- Perfora muro con broca según el taquete expansivo a utilizar.
2
Montar Riel / Tubo Cuadrado
- Antes de fijar el riel, introduce el tope/limitador dentro del tubo.
- Coloca el tubo en los 2 conectores a muro alojados en los barrenos del vidrio fijo y aprieta.
- Aplica un nivel sobre el riel y ajusta para que quede 100% horizontal.
3
Subir Hoja Corrediza
- Instala las 2 carretillas en los barrenos del vidrio corredizo con sus empaques. Aprieta al llegue + 1/4 de vuelta.
- Entre 2 personas, cuelga la hoja corrediza montando las carretillas en el riel.
- Coloca nivel en el canto del vidrio y ajusta la altura con el tornillo de la carretilla hasta aplomar.
4
Instalar Guía de Piso
- Con la hoja cerrada, verifica que quede paralela al panel fijo.
- Marca el contorno de la guía de piso. La ranura del vidrio debe coincidir perfectamente.
- Retira la puerta, perfora piso, mete taquete, fija la guía y vuelve a colgar la puerta.
5
Fijar Topes y Limitadores
- Posiciona e instala el tope anticaída en el riel y aprieta firmemente.
- Asegura que el recorrido de la puerta quede limitado correctamente.
6
Ajustar Antidescarrilamiento
- Las piezas antidescarrilamiento van integradas/asociadas en las carretillas.
- Ajusta la separación entre la pieza y el riel a 3–5 mm por excentricidad. Esto evita que la puerta se salga si se levanta accidentalmente.
7
Instalar Jaladera
- Instala la jaladera oculta en el barreno de Ø 46 mm.
- Se sugiere instalar a una altura de 900–1100 mm del piso y mínimo a 50 mm del canto para prevenir estallamiento del cristal.
8
Pruebas Finales y Seguridad
- Desliza la puerta varias veces; debe correr suavemente sin brinco ni ruidos extraños.
- Verifica que toda la tornillería esté apretada y sin juegos.
- Nota: Si el claro mide más de 1.3m (o 1.5m), se recomienda incluir solera/kit de refuerzo. Colocar tiras antideslizantes opcionales.
